앤더슨 커넥터란

앤더슨 커넥터란,

앤더슨 커넥터 (Anderson Powerpole)는 APP(Anderson Power Products)의 전기 커넥터 제품군이다
이 커넥터의 장점은 높은 전력, 주로 DC 전력을 전달하기 위해 사용 할 수 있다.
커넥터의 구성상에 암/수 구분이 없고 커넥터를 반대로 꼽을수도 없는 구조이기 때문에, DC 전압의 양극와 음극을 혼돈하여 채결이 불가능하다.
그래서 실수를 방지할 수 있어서 사용할때 비교적 안전하다고 할 수 있겠다.
일부 다른 커넥터들도 반대로 채결을 할수 없도록 설계가 되어 있다고는 하지만 가끔 혼돈해서 반대로 채결이 가능한 경우도 발생한다. 이런점에서 보면 앤더슨 커텍터가 듬직하니 믿음이 가는 부분은 있다.

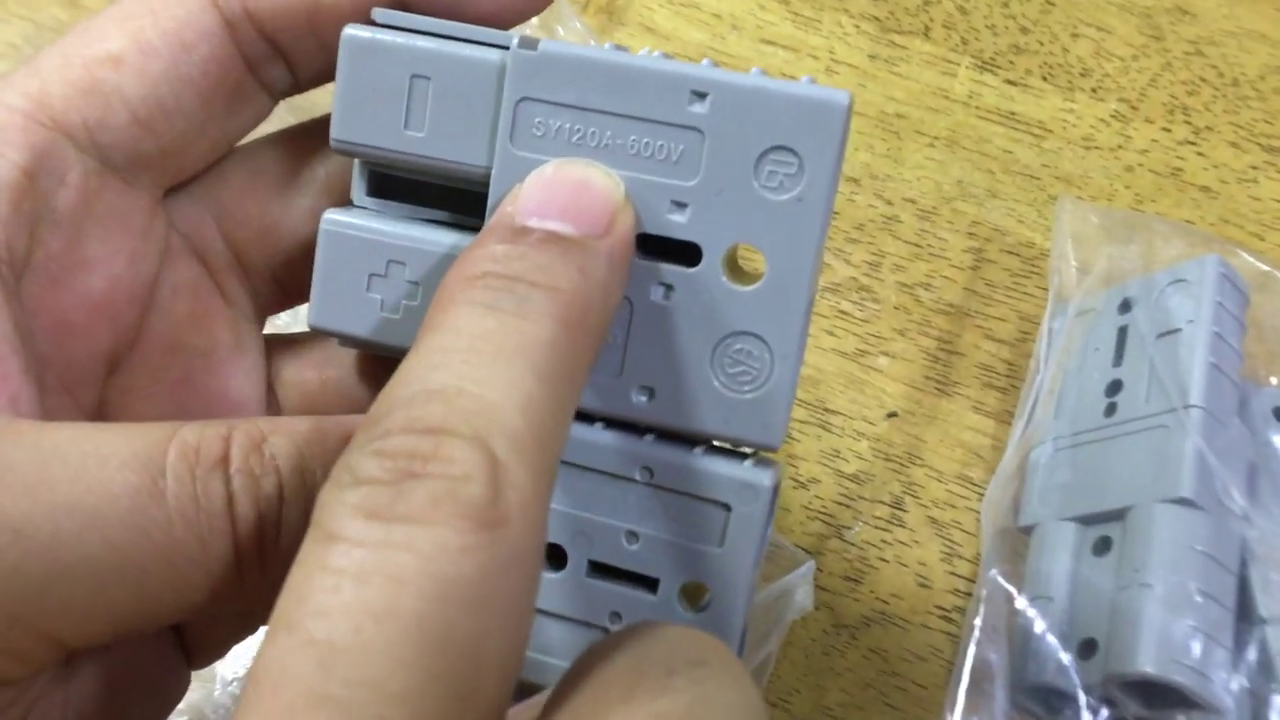

앤더슨 커텍터 용량 확인

그리고 이 커넥터는 주로 자동차 또는 태양광 발전 등의 직률 연결용으로 많이 사용하는데 최근에는 캠핑카에서 배터리 연결용으로 인기가 높다.
재질로만 본다면 엔더슨 커넥터는 폴리카보네이트로 구성되었으며 접촉 단자는 구리에 은도금이 되어 있어 내구성이 상당히 우수하다.
이 제품을 처음 구매해서 택배 박스를 열어 봤을때, 우와~~ 크다~~ 라는 감탄사가 나올정도니까,,, 묵질하다고 해야하나 ??
앤더슨 커넥터는 2개가 한쌍으로 구성되며 50A 용량부터 350A 용량 제품까지 다양하다.

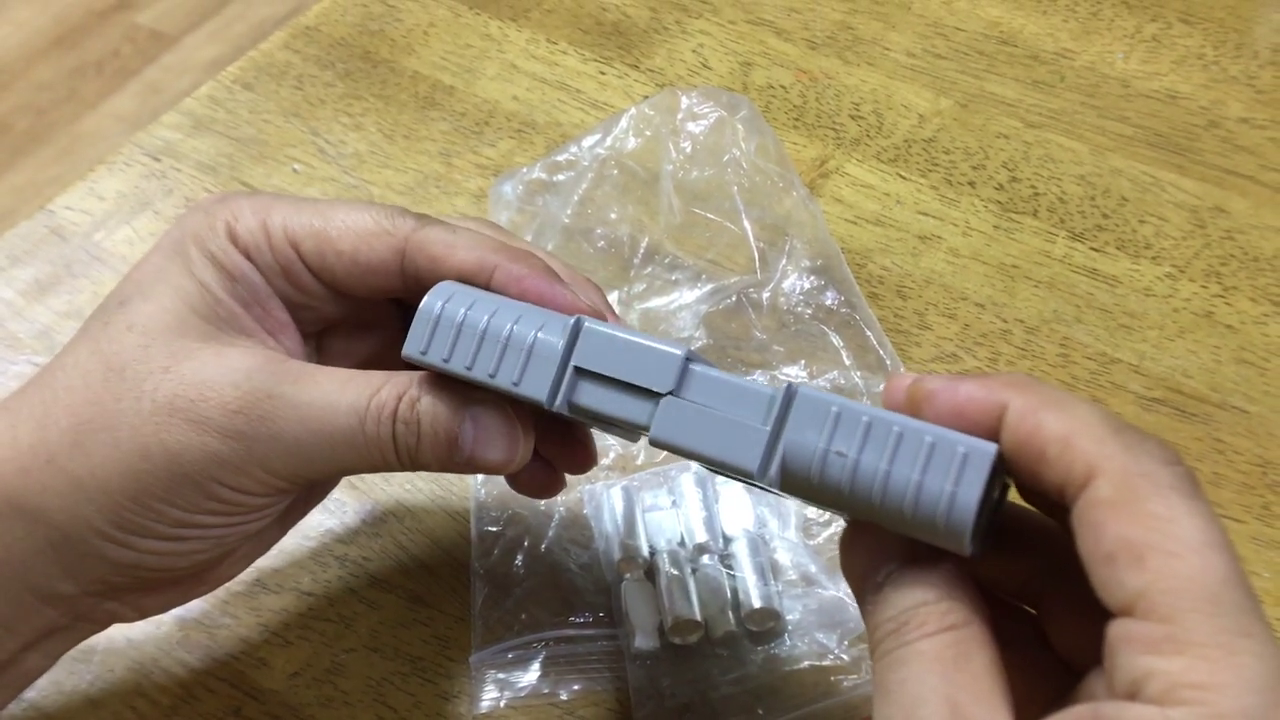

암수 구분 없이 채결가능

이 커넥터는 특허가 일부 만료되어 다른 제조업체에서도 호환이 되는 제품을도 만들어 출시하고 있다.

앤더슨 커텍터가 없는 경우

앞서 설명 했듯이 이 커넥터의 장점은 고전압, 즉 고 전류의 사용에 상당히 적합다하는 것이다.
이 커넥터가 없다면 사용하려는 제품을 전류가 높다면 링단자를 이용해서 필요할때마다 채결하고 제거하는 불편함을 감수해야 한다.
만약 수시로 3~4가지 제품을 연결하고 제거한다고 가정해보면 상당히 귀찮은일이 아닐수 없다.

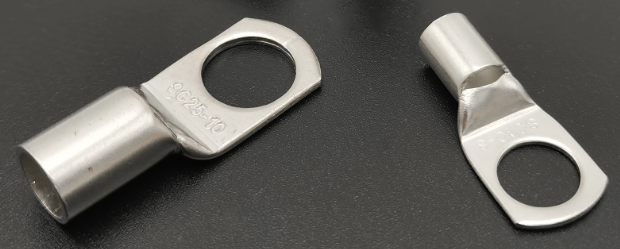

압착링 단자



앤더슨 커넥터의 전선 ?

앤더슨 커텍터는 사용 전류가 표시되어 있는데, 전선 또한 이 표기전류에 대응하는 선을 사용해야 한다.
커텍터의 단자 또한 표시 전류 대비 선의 굻기에 해당하는 연결을 지원한다.
그리고 반드시 휴즈를 달아서 사용해야 안전하다.
전류가 높기 때문에 전선에서는 발열이 발생 할 수 있고, 특정 원인에 의해서 화재로 이어질 수 있으니 휴즈를 사용하자.





앤더슨 커넥터 만들기

https://youtu.be/RJhdKpxcCSY
