화목난로 온수 만들기

전원생활을 하면 대부분 화목난로가 거실을 차지하고 있을 텐데,

연통으로 빠져나가는 열기도 잡아서 쓸 수 있다면 좋겠다는 생각을 해봤다.



그러던 중, 연통에 동 파이프를 감아서 열교환을 해서 온수를 만들 수 있다는 생각을 하게 되었다.

그래서 대충 머릿속으로 설계도를 그리고, 필요한 준비물을 구상해 본다





준비물

• 동 파이프 (열교환용) , 외경 9.5mm 3미터
• 고온 실리콘 호스 10미터, 내경 10mm
• DC 물 펌프,

동 파이프는 인터넷으로 구매를 했는데 3m, 약 15,000원. 네이버 쇼핑에서 제일 저렴한 가격으로 판매하는 것으로 구매했고,

고온 실리콘 호스 10m는  옥션에서 27,000원에 구매를 하였다, 특히 고온 실리콘 호스 중국산이 저렴한데, 후기를 보니까 대부분 냄새가 심하다고 해서 국산으로 주문했다.

실제로 고온 호스는 5m 쓰고 5m 남았다. 나중에 다른 용도로 남은 호스는 사용해야지



DC 워터 펌프는 알리익스프레스에서 8.5$에 구매를 했는데, 성능은 아주 좋지만 소음이 심해서 아무래도 실내에서는 사용이 불가능했다.

그래서 다시 옥션에서 온수용으로 판매하는 DC 워터 펌프를 새로 주문했다. 가격은 12,000원.

사실 이 펌프도 중국산이고 알리익스프레스에서 동일 제품을 판매를 한다.

급한 대로 그냥 국내 쇼핑몰에서 주문했다.

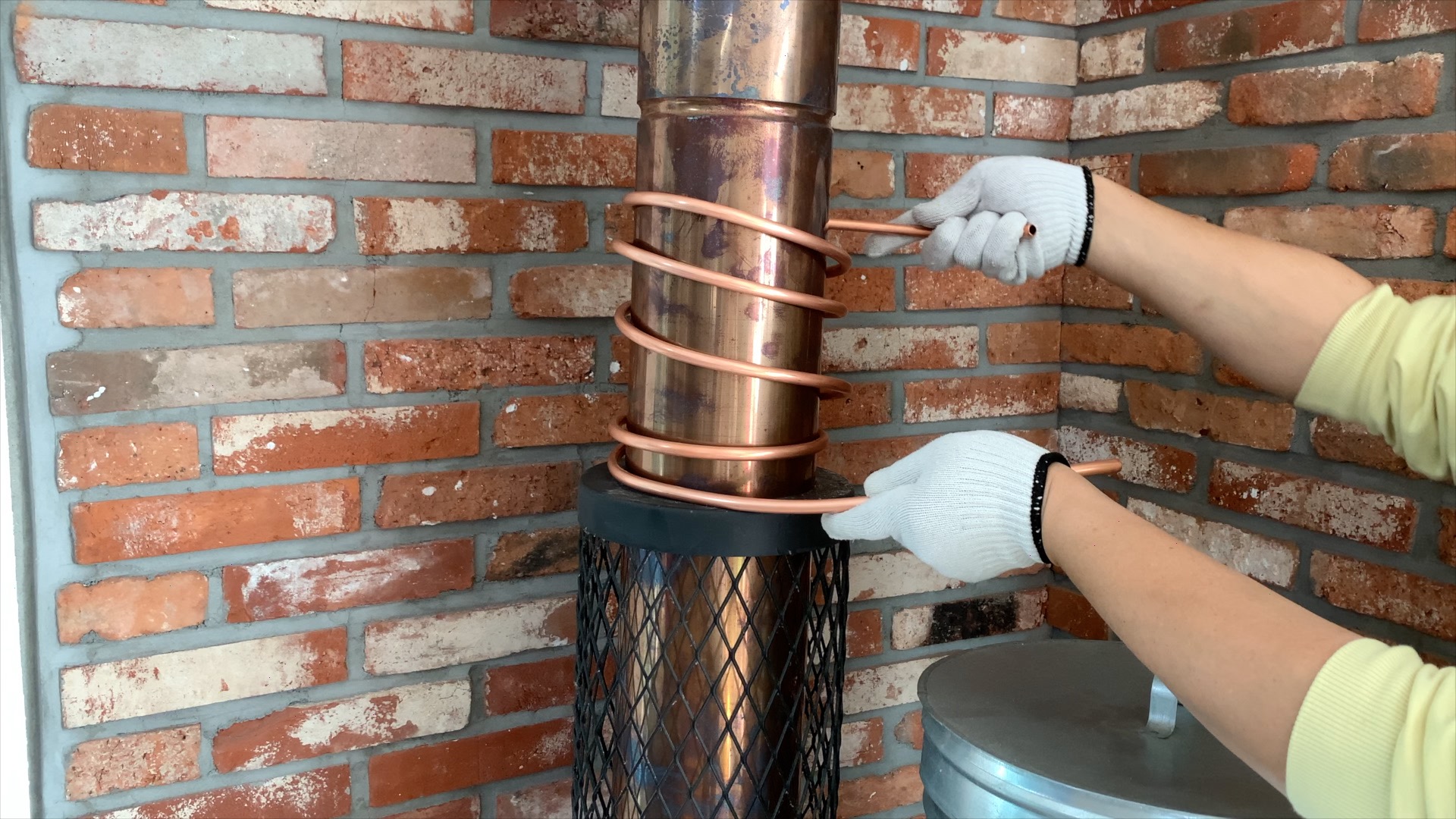

연통에 동 파이프 감기



연통에 동파이프를 감을 때는, 이미 동그랗게 말려서 배송이 되기 때문에 조금 펴서 둘둘 돌려 넣으면 잘 들어간다.

그리고 짱짱하게 당기면 된다.

처음에는 이 과정이 어려울 것 같았는데 그리 어렵지 않더라.





연통에 동 파이프 감기

상상은 결과와 다르다.

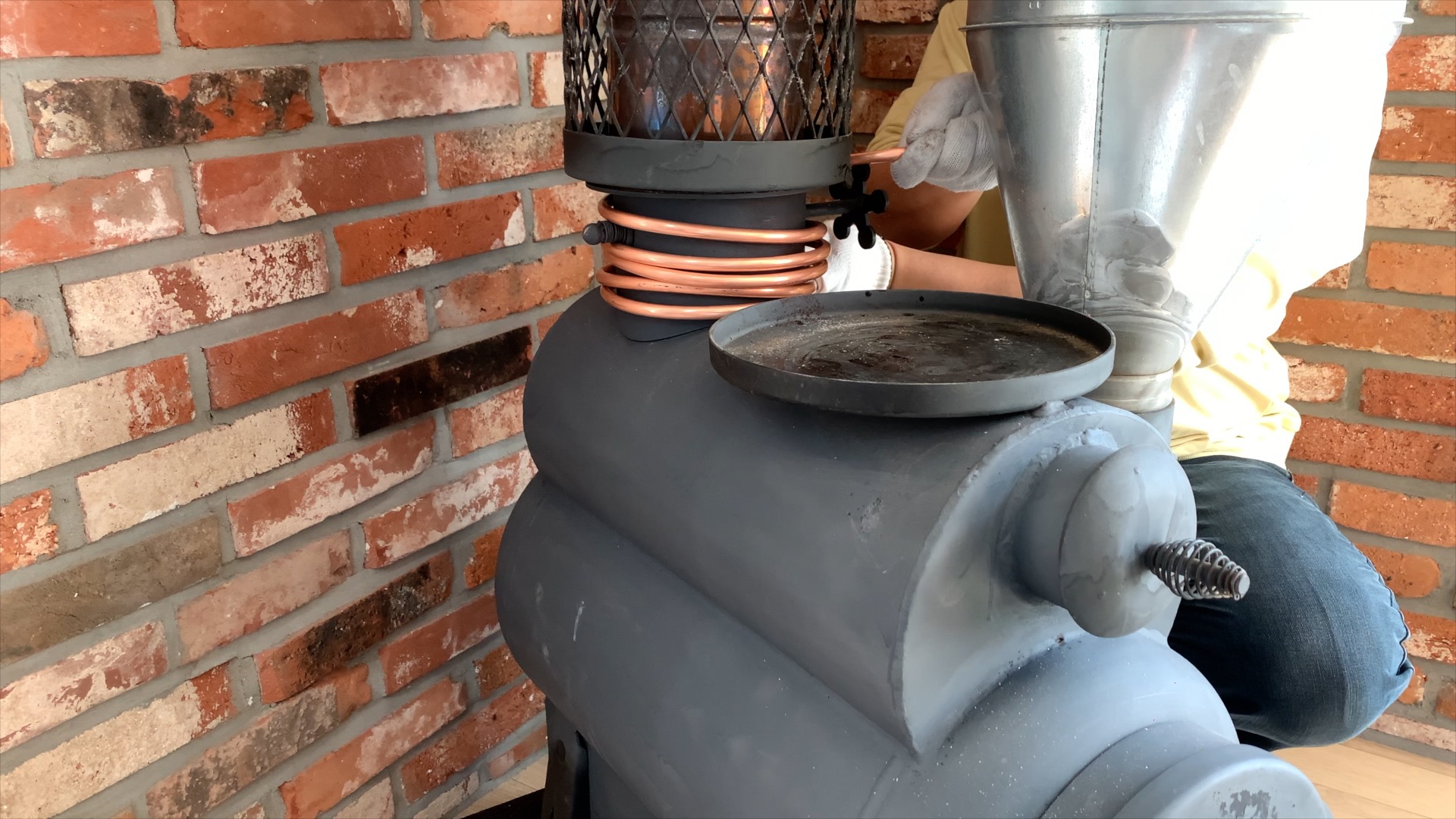

난로 연통 위쪽도 상당히 뜨겁기 때문에 효율이 좋을 것이라고 생각했지만, 결국 난로 몸통 쪽으로 최대한 붙여서 동 파이프를 감았다.

실제로 사용해보니 동 파이프 6m를 살껄 그랬다.

온수가 데워지는 시간을 더 줄일 수 있을것 같았다.



순환 모터는 동작 소음을 확인을 꼭 해보고 구매하길 바란다.

야외에서 사용할 거면 상관없지만 실내에서 사용하려면 아주 조용해야 한다.  소음이 심하면 아무리 효율이 좋더라도 무용지물,,,

결국 나는 순환 펌프를 소음 때문에 다시 구매해야 했다.

그리고 순환 펌프의 속도를 제어할 모터 속도 제어 모듈이 필요하다..

이 속도 제어 모듈은 내가 3~4년 전에 다른 DIY를 하려고 사놓았던 건데,, 이번에 써먹을 줄이야 생각지도 못한 아이템이다.

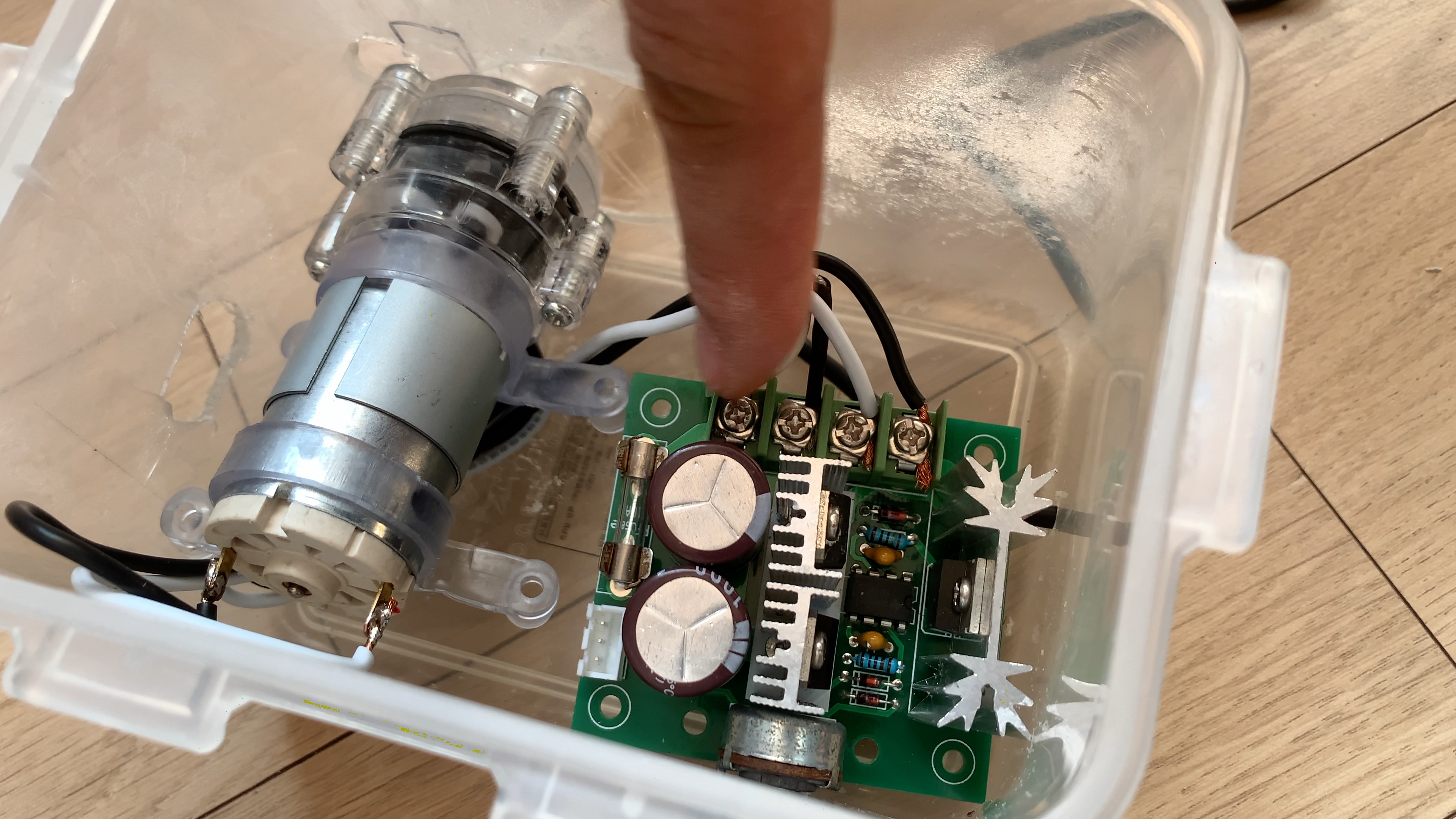

속도 제어 모듈은 전압 + - 단자와

모터 + - 단자 이렇게 구성되어 있기 때문에 별다른 설명서 필요 없이 전원을 인가하고 모터 단자에 순환 펌프를 입력하면 된다.



화목난로 온수 사용

최종 완성본은 위 사잔과 같다.

물통의 물을 모터로 순환시켜 화목난로에 감겨 있는 동파이프를 지나게 되면 물이 데워지는 간단한 구조이다.



만약 동 파이프 위치보다 물통을 위에 설치할 수 있다면, 물통에 구멍을 내고 호스를 바로 연결하면 순환 모터는 필요 없다.

차가운 물은 내려갈 것이고, 데워진 물은 위로 올라갈 것이기 때문에 자연 대류가 일어난다.

안타깝게 도 우리 집 구조는 순환 모터를 사용해야 한다.



며칠 사용해보니 온수가 항상 통에 담겨 있으니, 간단한 온수 사용 시 가스비도 절역되니 얼마나 좋은가 ....



진작 만들어 쓸걸,, 이제야 만들다니



제작 과정 영상으로 보기
