TV 백라이트 불량에 대하여, 셀프 수리 방법

2021. 11. 11. 13:31DIY

728x90

LED TV

액정화면 두에 백라이트가 LED인 것이 LED TV라고 하는데, 이게 난 원래 LED 소자가 빛을 내서 화면을 밝히고 화면이 나오는 것으로 알았으나 그게 아니었다.

방식은 두 가지가 있는데 하나는 액정화면 뒤판에 LED를 배치해서 화면을 밝히는 방법(직하형)과

양측에 즉, 화면 장측에 배치해서 화면을 밝히는 방식(엣지형)이 있다고 한다.

장점은 저전력이라 에너지 소모가 적다.

단점은 고장이 잘난다.



내가 그동안 사용한 TV는 직하형 방식으로, 화면이 60인치니까 그에 맞게 7~8줄 LED 바가 들어가고

그중에 한 줄이 안 나오면 화면에 검음 줄이 가있다.



TV를 켰을때 화면이 안 나오고 소리만 나는 경우에는

문제가 2가지인데,

1 전원 보드에서 LED 패널 쪽으로 전류를 못 흘려 구동이 안 되는 문제..

2. 물리적으로 뒤판에 붙어 있는 백라이트 LED 바의 고장으로 화면이 안 나오는 문제,,



첫 번의 경우에는 전원 보드를 수리하던지, 통째로 교환하면 수리가 되고, 두 번째 경우에는 백라이트 LED를 고장 난 부분만 교체를 하던지, 수명이 거의 다했을 테니까 전체를 교환해야 수리가 된다

LED 바는 고장 난 것만 교체해도 되지만, 다른 나머지 LED 바도 곳 수명을 다할 것이고, 분해하는 게 귀찮고 시간이 들어가는 작업이기 때문에, TV를 뜯었을 때 전체를 교체하는 게 속 편하다.

내 경험상 LED 바는 수명이 3~4년인 듯.....





PDP TV

이 방식은 프라즈마 방식 TV라고 하는데, 기체 방전 때 생기는 프라즈마로 화면을 표시하는 방식인데 반응속도가 빠르고 잔상도 없고 좋은데 전력 소모가 많은 게 단점이다.

지금은 이 방식으로 TV를 생산을 안 하는 것 같다. 아마도 전력 소모 때문에 그런 듯...





OLED TV

이건 픽셀이 자체 발광해서 화면을 표현하는 방식의 TV이고 얇게 만들 수가 있어서 가볍고 전력 소보도 적다

물론 이 TV는 백라이트가 없으니 백라이트 고장 걱정은 없다,

아직까지는 가격이 고가임...

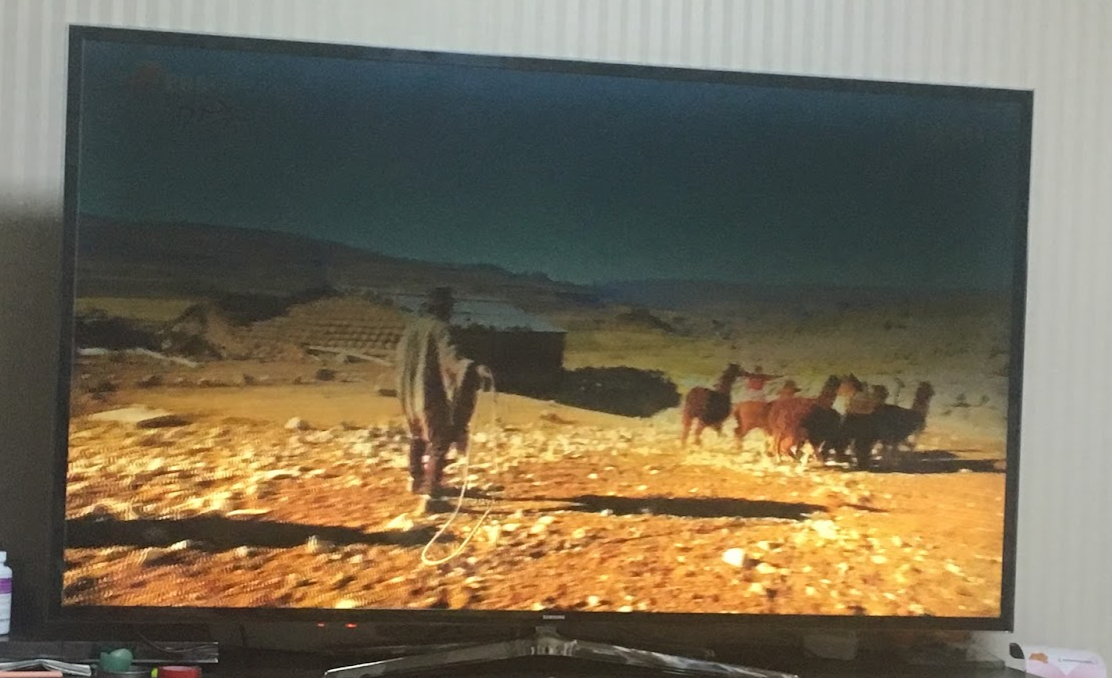

백라이트 LED 고장 증상
백라이트 LED 고장 증상

대부분 아직까지는 LED 방식 TV를 많이 사용하고 있을 것으로 생각이 된다.

화면에 검은 줄이 가서 수리가 필요한 경우,

제조사에 AS를 맡길 경우, 문제가 되는 패널을 통째로 교환하는 방식으로 수리가 진행되고 가격도 비싸다.

60인치 기준으로 대충 60만 원 ~ 80만 원 정도 하는 것 같다.

일반 사설 수리 업체에서는 약 30만 원선...

사설 수리 업체에서는 패널을 분해해서 문제가 되는 LED 백라이트를 전체 교체를 진행하는데, 보증이 간은 약 3개월 정도 하는듯하며, 60인치 이상은 무게나 수리기간 때문에 방문 수리가 아니라면 맡겨서 수리는 불가능한 경우가 대부분임.

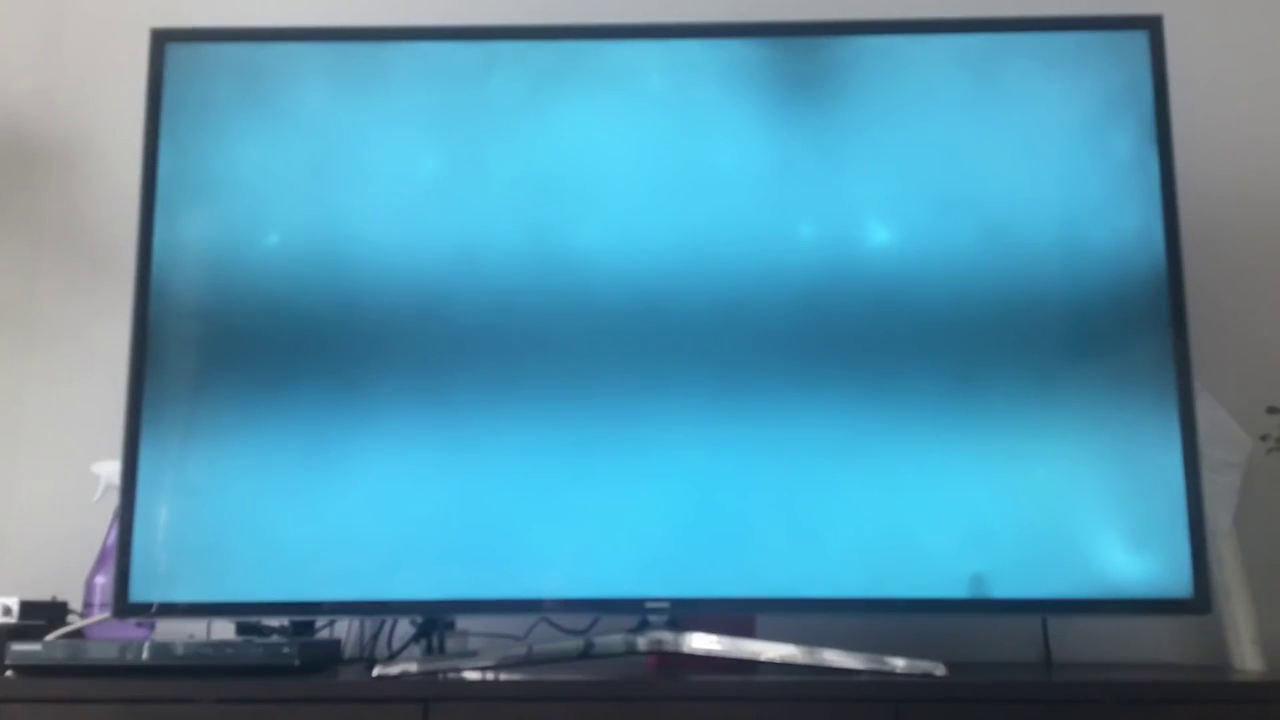

백라이트 LED 바 한줄이 불량
백라이트 LED 바 한줄이 불량



직접 셀프로 백라이트 LED를 교체할 수 도 있다.

분해 시 유튜브를 참고하거나 블로그 등을 참고해서 분해하면 되는데, 분해 시마다 사진을 찍어 두어야 조립할 때 고생을 안 한다,



내 경험상 힘으로 하면 절대 안 되고 아주 살살 다루어야 파손 위험에서 벋어 날 수 있다.

그리고 패널을 들어 올릴 때 유리 압착기를 사용하는데 실제로 해보니까 그냥 스카치테이프를 붙여서 들어도 될 듯했다.

물론 아주 조심히 다루어야지 패널 깨지면 TV 버리고 사야 된다.



내가 처음 백라이트 LED를 교체했을 때, 맨 땅에 헤딩하듯 아무것도 모르고 과감히 분해를 하고 교체를 했는데, 작업시간은 2시간....

지금 다시 하라고 하면 30분 내로 할 수 있음 ㅎㅎㅎ

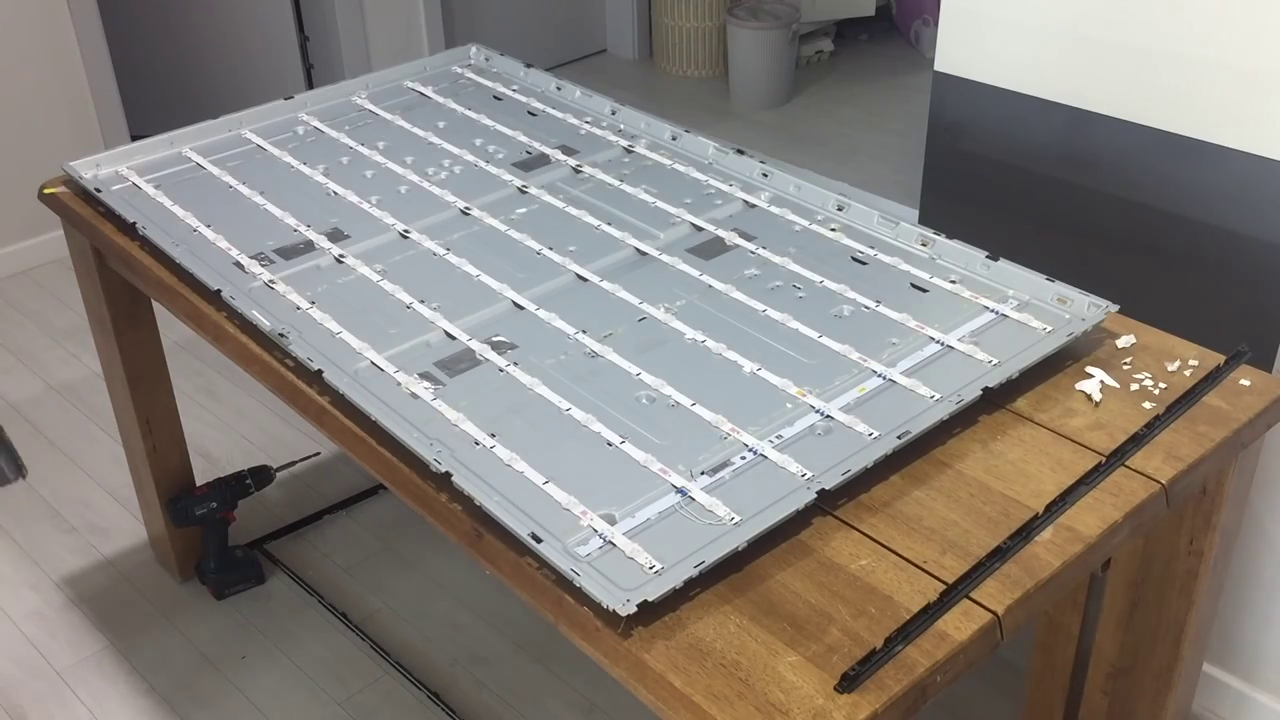

삼성 60인치 TV, 7줄 백라이트 LED
삼성 60인치 TV, 7줄 백라이트 LED



백라이트 자가수리 공구
  1. 전동 드라이버, 일반 드라이버로하면 나사가 많아서 힘듬
  2. 유리압착기 : 유리 들어올리는거, 패널을 들어 올릴때 2개가 필요
  3. 양면테이프 얇은것 : LED바가 고정이 안될때 유용하다. 필요 없는 경우도 있다.
  4. 순간접착제 : 확산랜즈가 부주위로 탈락 되는 경우가 가끔 있는데 붙일때 필요하다.



LED 백라이트 구매

자~~ 그럼 내 TV에 맞는 백라이트 LED를 어디서 부품을 구매하느냐가 관건이 되는데,,



내 TV 모델 확인방법

TV뒤판을 분해하면 Display Panel이 나오는데 거기 패널 모델명을 확인하다.

TV 모델명으로 찾을 수도 있지만 패널 모델명으로 해야 정확하다.



그럼 패널 모델명으로 검색을 해서 구매하면 된다.

나는 알리익스프레스에서 부품을 구매를 했는데, TV를 아마존 직구로 사서 그런지 TV 모델명으로 검색하니 바로 찾을 수 있었다,

만약 국내에서 구매한 TV라면 TV 뒤판을 열어서 패널에 적인 모델명을 확인하고 구매하면 될것 같다.

요즘은 네이버 쇼핑에서도 팔더라,,

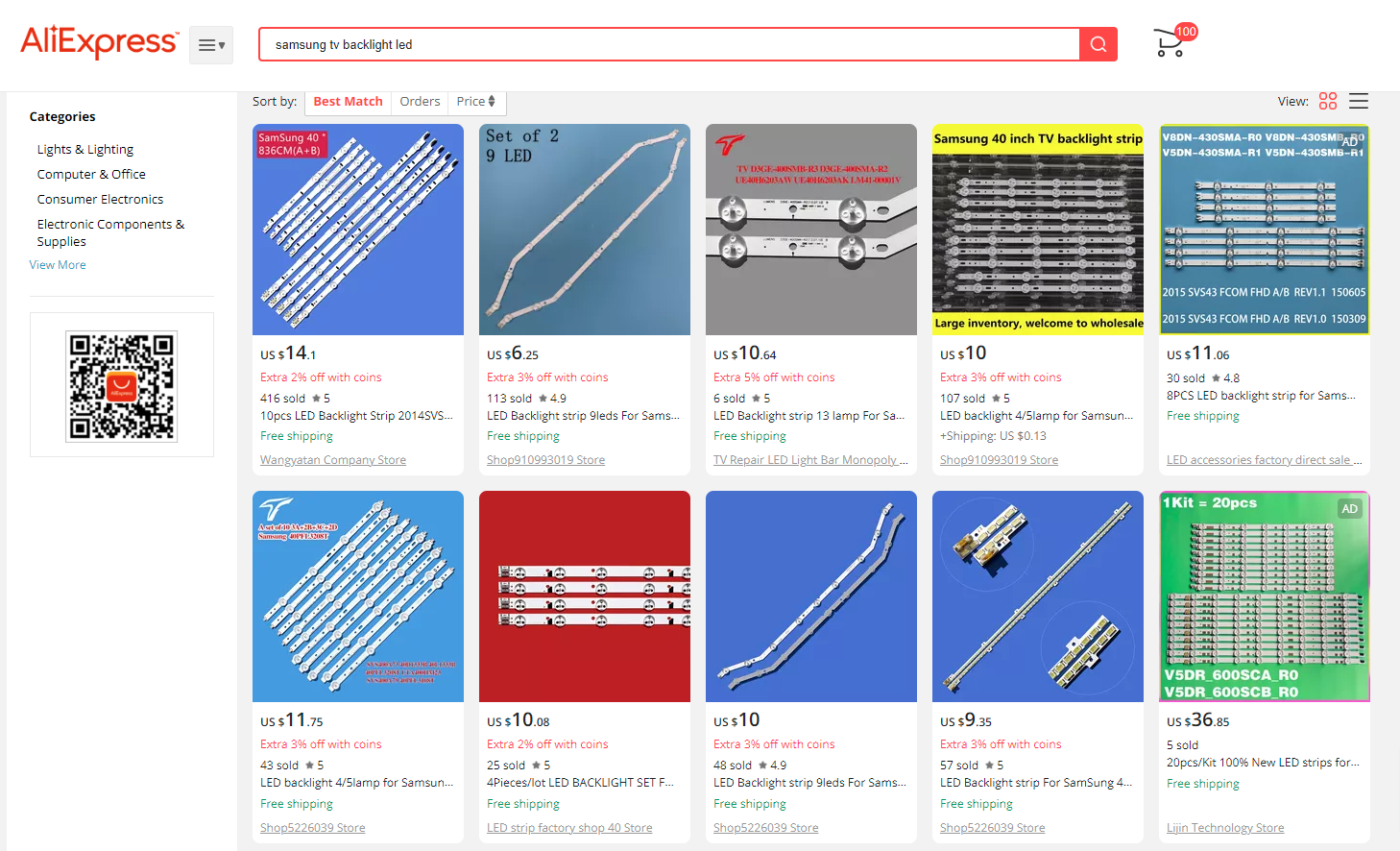

알리익스프레스
알리익스프레스



주의

패널 들어올릴때 실수하면 깨질수 있다. 특히 들어올리다가 모서리쪽 부딛히면 눈물 남...

바닥에 놓고 교체하면 되지만 식탁같이 넓은 책상에 얇은 천이라도 깔고 하면 편함.

분해후 조립을 위해서 단계마다 사진을 찍어 놓으면 좋음





TV 백라이트 교체 방법

https://youtu.be/Zq5zc6g1gdU
