예전에 내가 어릴 때 아버지가 흑백 TV를 한대 사 오셔서 뒷마당에 기둥을 세우고 안테나를 달았었다.
TV를 보면서 잘 나오는지 안나오는지 창문 밖으로 이버지에게 전달을 하면 아버지는 안테나를 이쪽저쪽으로 방향을 틀면서 위치를 잡던 기억이 난다.
요즘은 기술이 발달해서 IPTV나 지역 케이블 방송을 통해서 TV를 시청하는 시대가 왔다.
그러나 아직도 공중파 안테나를 통해서 TV를 보는 사람도 많고, 나처럼 위성 안테나와 세톱박스를 구매해서 위성을 통해 TV를 시청하는 사람들도 있다.
공중파 안테나를 통해 TV를 시청하는 방법은 아래 글을 참고 바란다.
HDTV 주파수, 지상파로 TV 시청하는 방법, DTV 옥외 안테나
공중파 HDTV 주파수 대역 국내 디지털 TV 방송 주파수는 UHF 470 MHz~698 MHz 대역을 사용하고 미국식이다. 지상파 디지털 텔레비전 방송은 ATSC시스템을 표준으로 채택하여, 8VSB방식을 사용한다. 8VSB8 방
diyz.nullpark.com
그럼 위성 LNB와 세톱박스를 이용해서 위성 방송을 수신하는 방법을 살펴보자.
현재 위성은 무궁화 5호와 6호에서 방송을 송출하고 있다.
스카이라이프를 사용해서 유료로 TV를 시청한다면 아마도 무궁화 6호 위성을 통해서 서비스를 받고 있을 것이다.
무궁화 6호에서는 유료채널의 경우 암호와가 되어 있기 때문에 스카이라이프를 유료로 가입을 하여 시청하게 되면 암호화된 영상과 음성 신호를 세톱박스가 복호화해서 화면과 음성을 출력하게 된다.
그럼 나는 무료 채널만 이렇게 봐야 겠다.
무궁화 위성 정보를 확인한다.

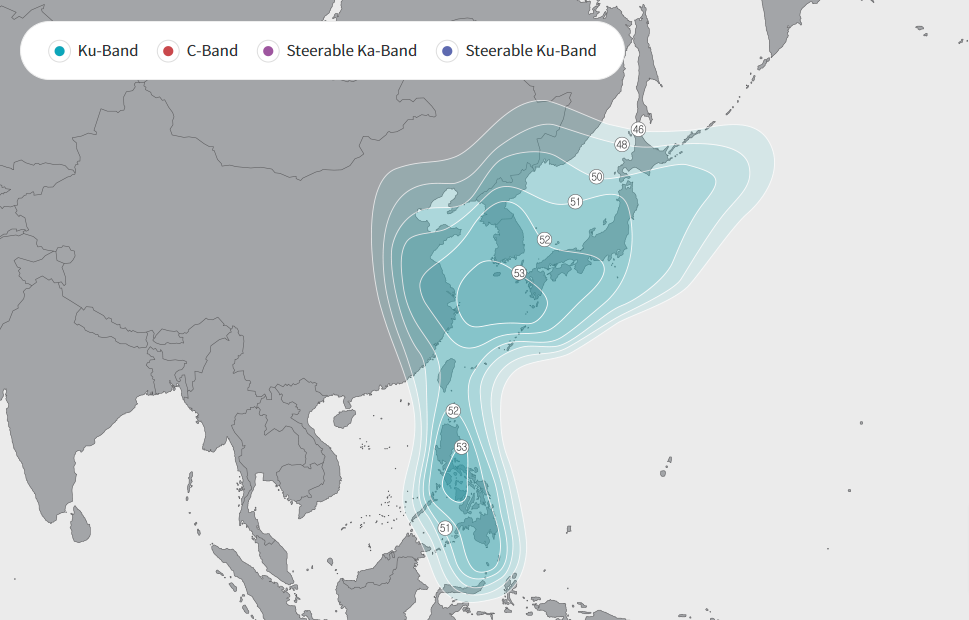

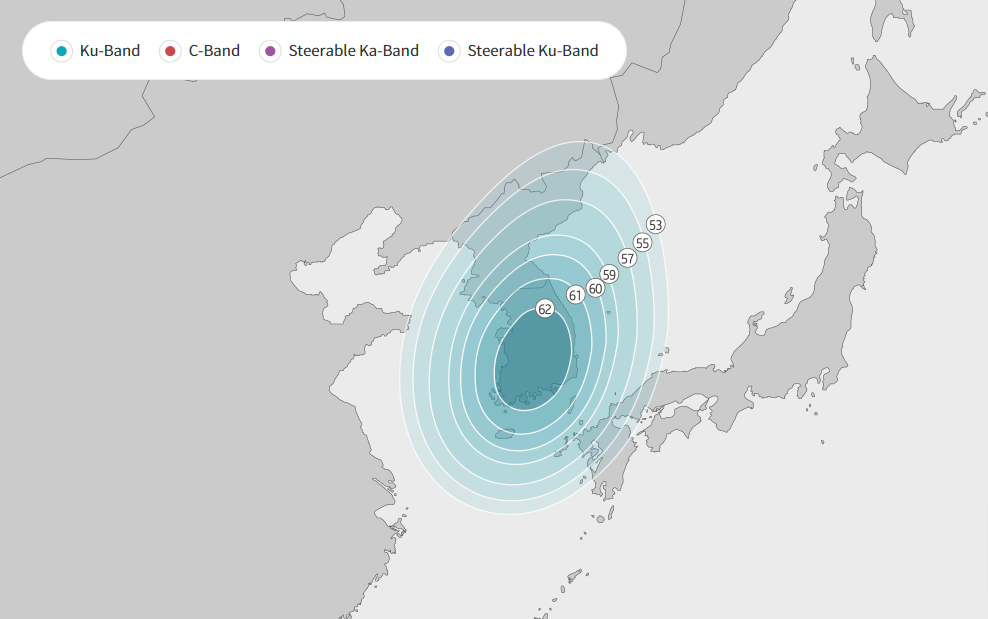

위성별 스펙
| 무궁화 5호 | 무궁화 6호 | |
| 위성이름 | KOREASAT 5 | KOREASAT 6 |
| Orbital Location(Longitude) | 113°E | 116°E |
| Geographic Coverage | Korea, Japan, Philippines, Taiwan, East China | Korea |
| Number of Transponders | Ku-Band : 24x36MHz | FSS : 24x36MHz BSS : 6x27MHz |
| Uplink/Downlink Frequencies(GHz) | 14.0 - 14.5 / 12.25 - 12.75 | 14.0 – 14.5 / 12.25 – 12.75 14.5 – 14.8 / 11.7 – 12.0 |
| Polarization | Linear(Horizontal or Vertical) | Linear(Horizontal or Vertical) |
| EIRP(Peak Value)(dBW) | KOREA beams: 58 NEA beams 54 | 62 |
| G/T(dB/K) | KOREA beams: 8 - 18 NEA beams 6 - 9 | 12 - 20 |
위성별 무료 채널 리스트 (2023년 9월기준)
| KOREASAT 5 | KOREASAT 6 | 비고 |
| KBS Korea | KBS 1 (HD) | |
| KBS World | KBS 2 (HD) | |
| YTN | MBC (HD) | |
| NATV | SBS (HD) | |
| OUN | MBN | |
| EBS Plus 1 | KBS1 Plus | |
| EBS Plus 2 | Hmall | |
| EBS English | S Shopping | |
| CGNTV 1A | Kkachi TV | |
| CGNTV 2A | News Y | |
| CGNTV 3A | KBS 1 Radio | |
| NTD TV | KBS 2 Radio | |
| AFN | KBS 3 Radio | |
| GNN | KCB Classic | |
| MBC FM | ||
| MBC FM4U | ||
| Latest POP Song | ||
| POP Song | ||
| Old Pop Song | ||
| EQ Song |
내가 필요한 채널은 무궁화 6호에 몰려 있다. YTN만 빼고 ㅠㅠ;
두 개의 무궁화 위성을 동시에 수신하려면 안테나 방향을 무궁화 5호와 6호 중간쯤으로 하면 되는데, 단점은 파라볼라 안테나 지름이 작은 경우 비바람에 방송 수신이 원활하지 못하는 경우가 있다.
예전에 무궁화 3호, 5호 시절에 그러했다.
위성 안테나는 어떤것을 구매해야 하는지 ?
무궁화 위성을 수신하기 위해서는 위성 안테나 지름이 60cm 이상인 것을 추천한다.(북쪽 지역)
부산 같이 남쪽지역은 40cm 짜리도 수신이 잘된다고 하는데 지름이 큰것일수록 수신에 유리하다.
만약 무궁화 위성 6호만 잡아서 수신하는 경우라면 40cm 짜리도 잘 될것으로 생각된다.

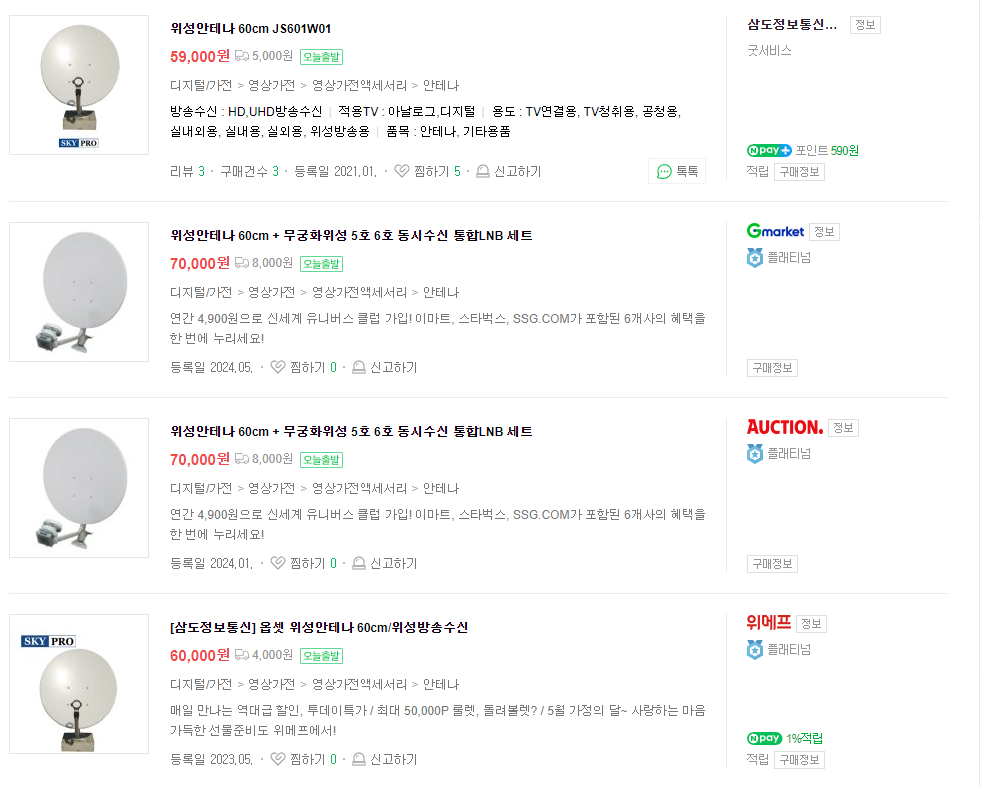

인터넷 쇼핑몰에 "위성수신 안테나"라고 검색하면 쉽게 안테나를 구입할 수 있다.
안테나 중간에 LNB를 같이 세트로 판매하는 경우도 있고 안테나만을 판매하는 경우도 있다.
나는 무궁화 5호에 있는 YTN 시청을 포기하고 무궁화 6호 위성을 향하도록 안테나 방향을 맞추기로 한다.
지역마다 안테나 방향은 약간 차이가 있으니 참고 바란다.

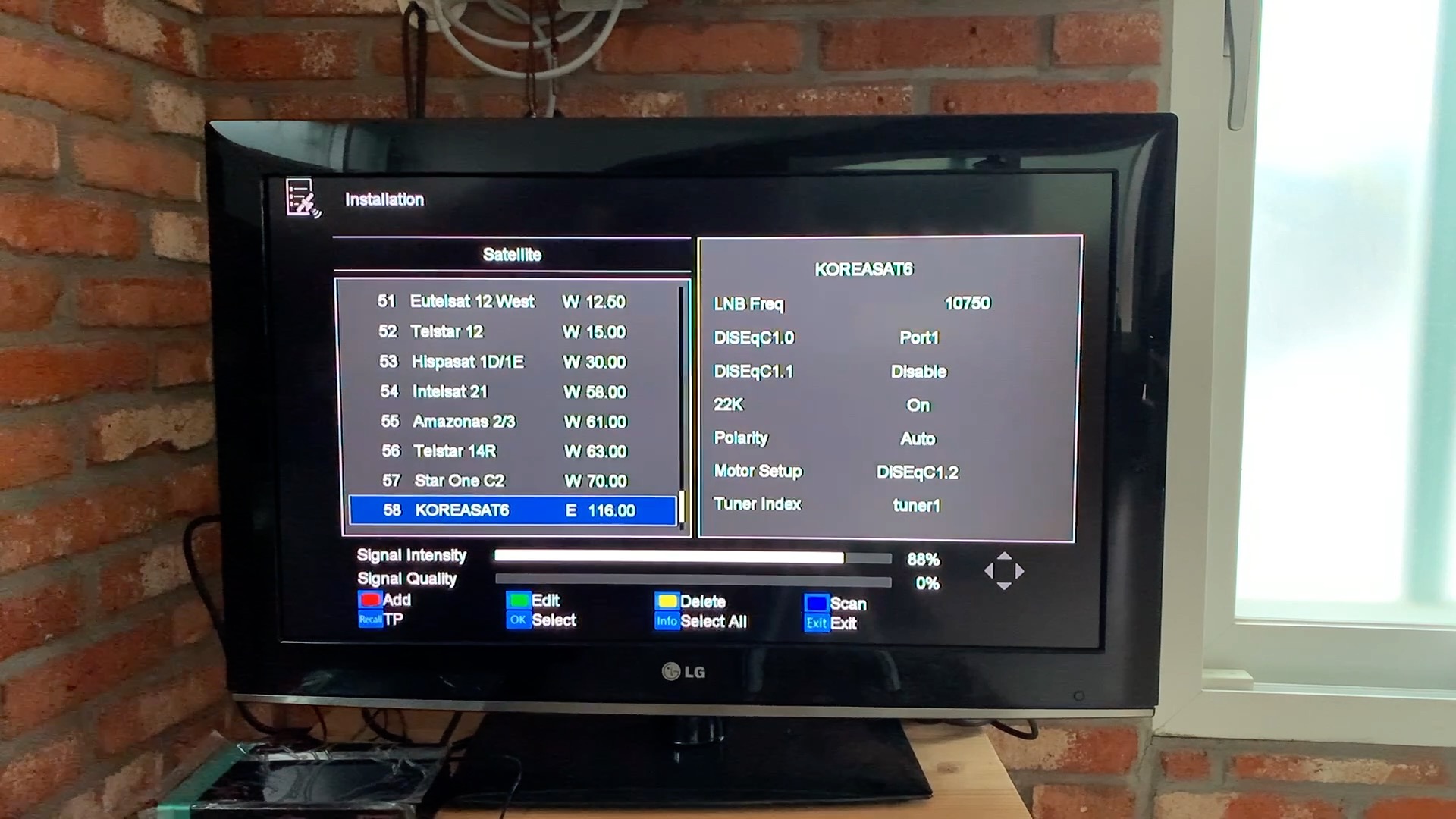

만약 세톱박스가 직구 제품이라면 무궁화 위성을 등록해서 채널검색을 해야 한다.
국내 제품은 자동으로 등록되어 있다.

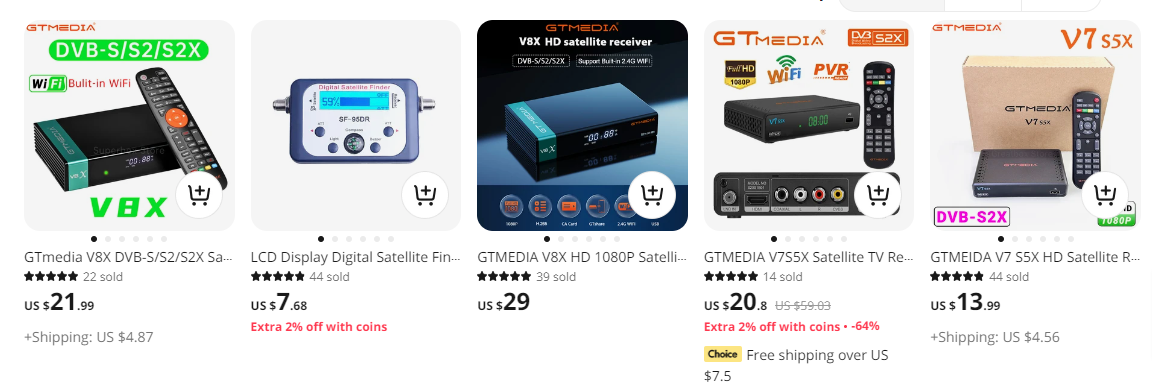

나는 알리 익스프레스에서 약 21$에 판매하는 세톱박스를 하나 주문했다.
판매하는 모델도 다양하고 다 좋아 보인다.
예전에 알리에서 세톱박스를 2개를 사서 테스트해보니 뭘 사도 성능은 비슷했고, 고장나면 하나 더 사자 하는 마음을 먹었다.
내가 구매한 것은 V8X 모델인데 가격대비 성능이 좋은것 같다.
디자인도 무난하고,,
제일 좋은 점은 리모컨에 IR 복사 기능이 있어서 TV 전원과 볼륨 버튼을 기존에 사용하던 TV 리모콘을 복제할 수 있다.
알리익스프레스에서 "위성 수신기"라고 한글로 검색해도 잘 알아 듣고 상품이 표시된다.

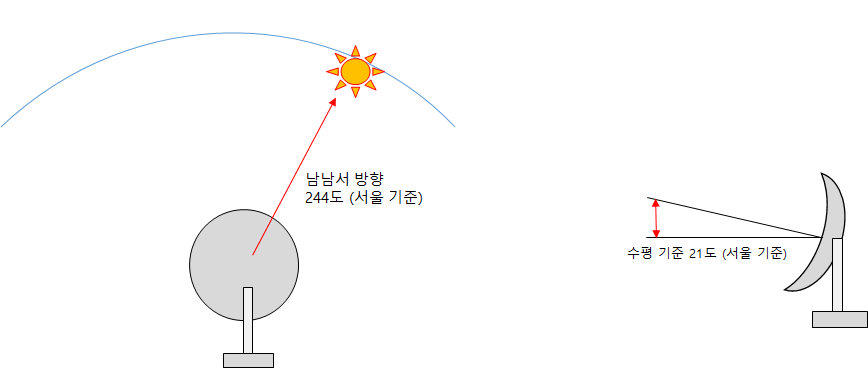

안테나 방향을 맞추는 방법
제일 쉽게 맞추는 방법은 오후 2시에 위성과 태양이 동일한 위치에 있으니 태양을 정조준하면 된다. (지역마다 약간 다름)
나침반이 있다면 남서 210도가 된다. 남반부와 북반부는 아주 작은 각도 차이는 있을수 있다.
이렇게 어느 정도 대충 맞추고 TV와 세톱박스를 연결한 후 신호세기 모드를 보면서 더 정확히 조금씩 안테나 방향을 틀어주면 되겠다.
LNB는 10.750 GHz 대역이 필요하니 Input 주파수가 11.7 ~ 12.75 GHz 대역을 지원하는 LNB가 필요하다.
만약 일본 방송을 시청하려면 10.678 GHz 대역이 필요하니 참고하기 바란다.
기존에 스카이라이프 안테나가 달려 있다면
만약 기존에 스카이라이프를 사용하고 있다면,, 그리고 해지 했는데도 안테나는 달려 있다면 위성 세톱박스만 사다가 연결하면된다.
스카이라이프는 무궁화 위성 6호로 세팅되어 있기 때문에 그대로 조정 없이 사용가능하다. LNB 역시 10.750GHz 대역이기 때문에 세톱박스만 구매하면된다.
아파트 재활용할때 가끔 나오는데 ,,,
위성수신기 설치 관련 영상
