콘센트 하나에 몇와트까지 사용 가능한가 ? 두꺼비집 구조

각 가정에는 두꺼비집이라고 불리는 배전함이 있다. (아래 그림 참조)

메인 차단기에서 누전차단기로 분기가 되는 구조인데 가정용 계약전력이 3kw라면 메인 차단기는 30A짜리가 들어가고 5kw 라면 40A짜리가 들어간다.

일반적으로 누전차단기는 20A 짜리가 들어간다.

만약 분기되는 누전차단기가 설치된것이 아니라 배선차단기가 설치되어 있다면 누전차단기로 교체하는 것을 권장한다.



가정용 배전함 구조

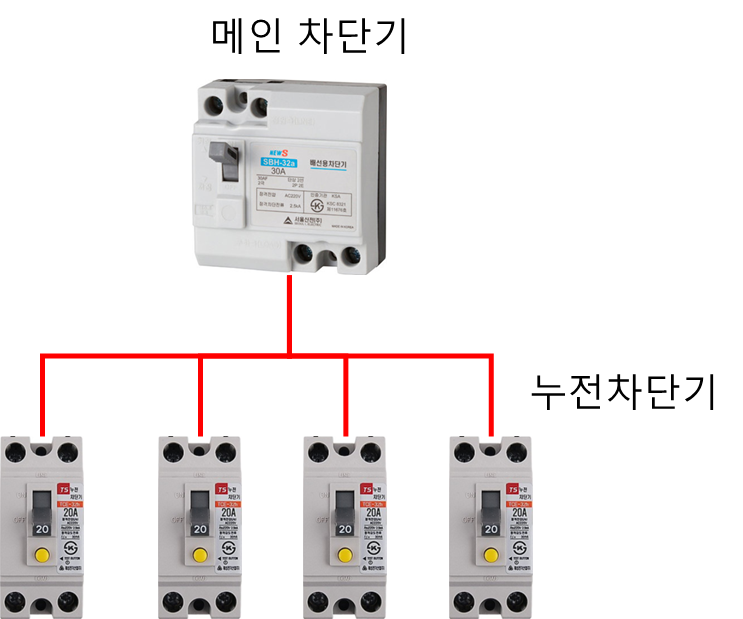

배전함 구조

예전에는 메인차단기 아래에 배선차단기가 들어갔는데 요즘은 누전차단기가 들어가서 누전 시 해당 라인만 차단하는 방식으로 구성이 된다.



그림에서 누전차단기는 4개를 그려놨는데, 각각 20A 의 허용전류를 가진다,

즉 하나의 누전차단기는 220v x 20A = 4.4kw 까지 사용할 수 있다.

그런데 메인 차단기가 30A 이므로 아래 연결된 누전차단기의 사용전력 합이 6.6kw를 초과하면 메인 차단기가 내려간다.



예를 들어 누전차단기 2군데에서 합계 전력이 6.6kw를 초고 하던 4군에서 사용전력이 6.6kw를 초과하던 마찬가지로 초과하는 순간 메인 차단기는 떨어지게 되어 있다.





누전차단기

첫번째 누전차단기에 거실 콘센트

두 번째 누전차단기에 방 1, 방 2 콘센트

세 번째 누전차단기에 전등

이런 식으로 차단기마다 연결되어 있는 접점이 다르다.



우리가 사용하는 콘센트는 최대 16A까지 사용 가능한 스펙인데 이걸 와트로 환산하면 220v x 16A = 3.52kw를 사용할 수 있다,

그런데 아래 그림처럼 연결되어 있는 경우 다른 콘센트에서 사용하는 전력이 합계를 초과하면 누전차단기는 내려간다.

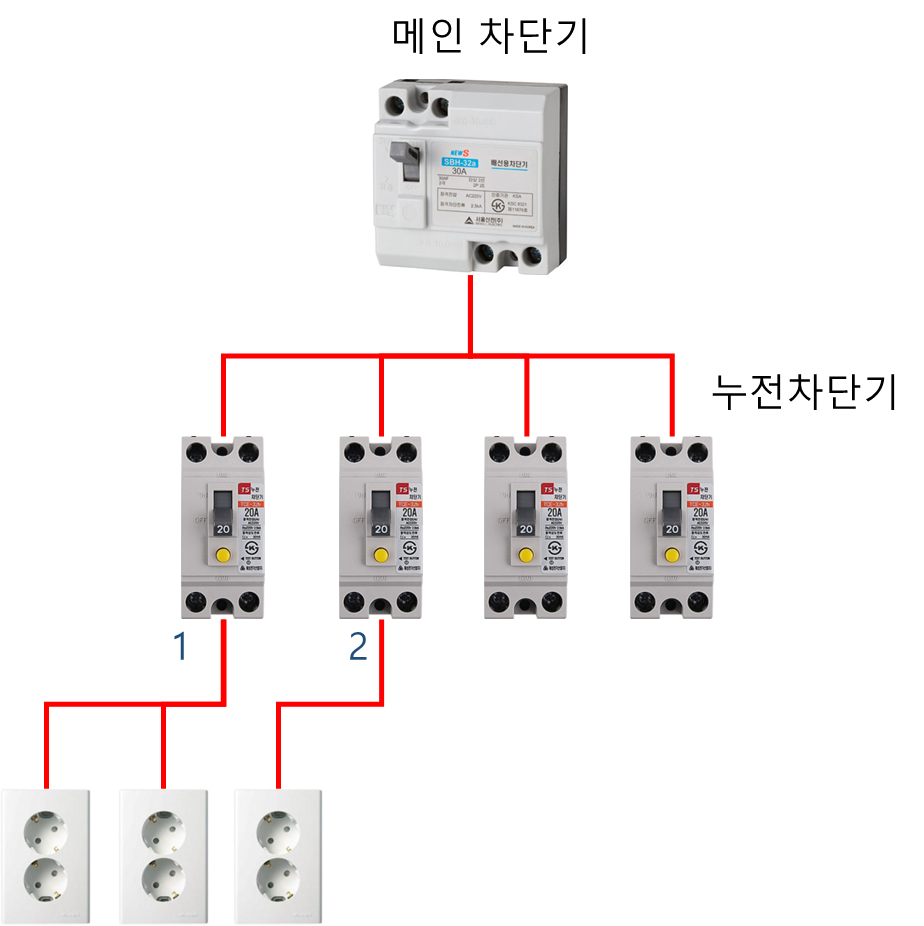

연결 예시

위 그림에서 1번 누전차단기에 콘센트가 2개 연결되어 있고 2번 누전차단기에는 1개의 콘센트가 연결되어 있다고 가정해보자.



1번 누전차단기에 연결된 콘센트 두개중에 둘 다 아무런 전기기기가 연결되어 있지 않다면 이론상 3.52kw를 사용할 수 있다. 그런데 한쪽에 2kw짜리 전열기를 사용 중이라면 다른 한쪽 콘센트에는 2.4kw 이하로 사용해야 차단기가 안 내려간다.

즉, 하나의 누전차단기에 연결된 콘센트 사용전력의 합이 누전차단기 용량을 초과하면 안 된다,



그림에서 2번 차단기의 경우에는 오로지 하나의 콘센트만 연결되어 있다. 이런 경우는 콘센트 허용전류인 16A까지 사용 가능하게 된다.



만약 가정에서 콘센트에 가전기기를 꼽았는데 누전차단기가 내려간다면 그 콘센트는 같은 누전차단기에 연결되어 있을 확률이 매우 높다.





누전차단기와 콘센트 연결 확인하는 방법

어떤 누전차단기에 어떤 콘센트가 같이 물려 있는지 확인하려면 차단기 하나를 내려보고 콘센트에 가전기기를 연결해서 동작해보면 쉽게 알 수 있다.
